1．測距參數

（1）可測距離：10000m

（2）有效測程：30 ~ 10000m
（3）測距誤差：±0.5m
（4） 距離選通：20 ~ 5120 m （步長爲10m）
（5）準測率  ：98%
（6）重複頻率：1/6 ~ 1/3 Hz（10 ~ 20 次/分）
（7）羅盤精度：±0.5度  （選配）
（8）傾角精度：±0.1度（±25度以内）

⒉  測距功能
（1）計算測量數據平均值
（2）測量數據存儲(1000個數據)
（3）測量數據發送(輸出接口：RS232、2400、8、N、2)
（4）OLED顯示屏和分劃闆照明及亮度調整，20s無任何操作時自動關閉。
（5）儀器工作壽命統計
（6）近期十次測距值查詢
（7）電池壽命查看
（8）序列号查詢
（9）存儲區數據查詢

⒊ 光學參數
（1） 接收孔徑：        Φ30mm
（2） 瞄準鏡視場：         6.5°
（3）瞄準鏡放大倍率： 7X

⒋ 激光器參數
（1）波    長：     1.064μm
（2）光    源：     Nd:YAG
（3） 輸出能量：    ≥5 mj
（4）工作壽命：   ≥20000次

⒌ 工作溫度
-20℃　~　+50℃

⒍ 環境适應
防塵，防水，抗震

⒎ 機械參數
（1）外型尺寸：151mm*149mm*79mm
（2）重    量：1 Kg

⒏ 電源
锂電池18650（3.7伏、3400毫安時) 2節，在常溫下，兩節充滿的電池可測距3000次以上。

工作原理
⒈ 測距原理
脈沖式激光測距儀是通過測量激光脈沖在測距儀與被測目标之間往返一次所需時間t來确定目标的距離。
設被測目标與測距儀的距離爲L，而光在空氣中的傳播速度爲C，則有：L = 1/2 * c * t ( c = 3 * 10⁸ m/s)

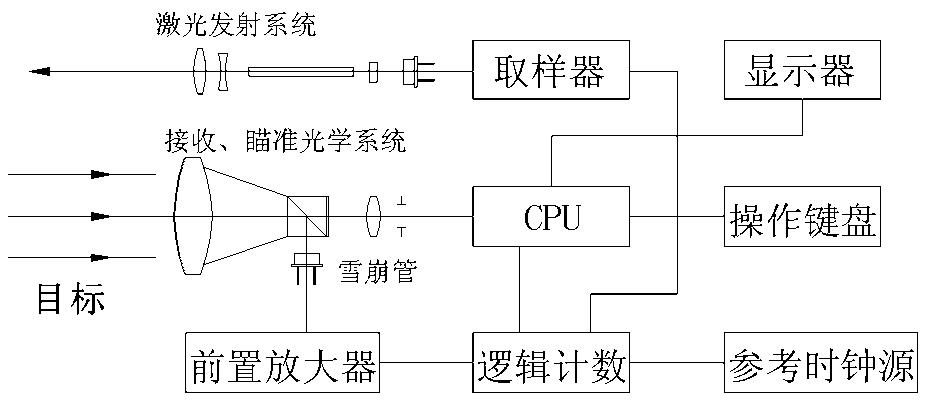

⒉ 激光測距儀工作原理
測距儀結構和操作功能
①機械結構
測距儀的機械結構爲單目兩合一光路結構形式(即接收和瞄準合一光路，發射光路獨立)。

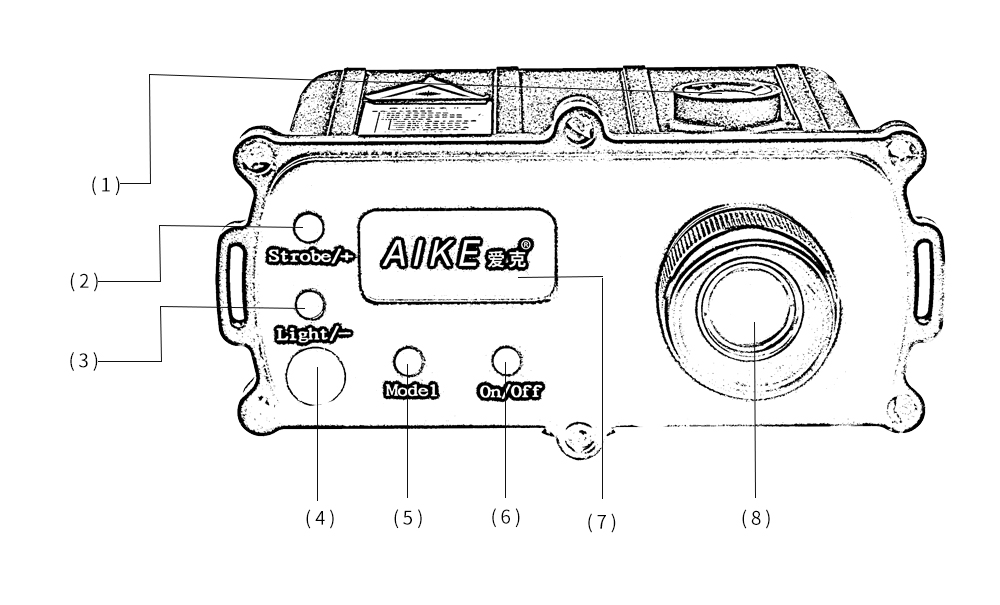

② 控制結構


功能簡述
(1) 觸發鍵 ：發射激光脈沖,使儀器正常測距。
(2) 選通鍵+（Strobe/+） ：設定儀器的最大距離。
(3)選通鍵(Light/-) ：設定儀器的最小距離。
(4) 連接插頭 ：用于儀器和外圍設備的信号輸入/輸出及直接給聚合物锂電池組充電。
(5)模式鍵(Model)：菜單鍵，大部分功能均由該鍵進入
(6)開關機/複位(no/off) ：開啓儀器電源或複位，退出當前狀态,切斷儀器電源。
(7)顯示窗口 ：顯示被測目标的距離值、方位角、俯仰角和操作功能字符。
(8)瞄準目鏡 ：操作者由此目鏡瞄準目标。

使用說明
①按儀器按鈕”開機/關機”。液晶顯示窗第一行顯示距離信息，第二行顯示俯仰角，第三行顯示方位角，第四行顯示LOGO（按菜單鍵顯示各項菜單功能），這表明儀器初始化通過，可以進行測距。
② 第二行顯示俯仰角信息，，以水平爲0°，顯示000.0°，仰角爲正，俯角爲負。第三行顯示方向角，以正北爲0°，顯示000.0°，有電池電量顯示。
③通過觀察目鏡瞄準目标，并將觀察目鏡中的十字分劃線中心對準目标，調節視度調節圈，使所瞄準的目标圖象清晰。
④ 按一下觸發鍵，儀器開始測距，并顯示如下結果之一：
Ⅰ 液晶屏第一行顯示所瞄準目标的距離數。如”S-1234.5m”。其中””表示本次測距有雙目标，按下箭頭按鈕即可顯示第二目标，如”S-2345.0m”；再按上箭頭按鈕又可顯示第一目标距離值。如無雙目标，則不顯示符号”” 。
Ⅱ “AAAA.Am”表示沒有測到目标或目标在測程之外。
Ⅲ “0000.0m”表示沒有激光輸出。
Ⅳ 液晶屏第二行顯示所瞄準目标的方位角及俯仰角的角度值。如“E135.5°<+22.35°”
Ⅴ 如果在液晶顯示窗中顯示出符号”  “（在第一行顯示） ，則表示電壓低，需對電池進行充電或更換電池。
⑤ 在每次正常測距結束，即得到有效的測距值和角度值後，將自動以ASCII格式通過串行口發送當前測距值。

架設使用
如果需穩定、可靠的測量遠距離目标，可以通過儀器底部連接闆的1/4螺孔固定在照相機架上使用，或通過連接闆的燕尾槽經專用轉接機構與各種經緯儀相連使用，并通過外觸發電纜進行遙控測距操作。

電池
① 本儀器使用的是3.7V、3400mAh锂電池18650兩節。
②當儀器顯示電池欠壓時請及時充電或更換專用電池。
③爲防止受傷或起火，不要讓金屬物接觸電池電極。
④請保持電池幹燥。
⑤請勿把電池放入火中（放入火中有爆炸的危險）。
⑥建議使用配套的專用充電器對電池充電，使用劣質充電器可能對電池造成傷害。
⑦電池充電時請保持環境溫度爲0℃到40℃之間，相對濕度≤80%，不合适的使用環境可能會對電池性能造成傷害。
    （注意：長期不使用時，請將專用電池存放于包裝箱内，不要放在測距儀内。）

充電器使用
將充電适配器的輸出插頭插入儀器插座中，然後將充電适配器的插頭插入交流100~240V電源。此時充電适配器紅色指示燈點亮，表示正在進行充電。充滿後紅色指示燈熄滅，綠色指示燈點亮。充電結束後先將充電适配器的插頭從交流電源拔下，然後將輸出插頭從儀器插座或電池組插座中拔出。
